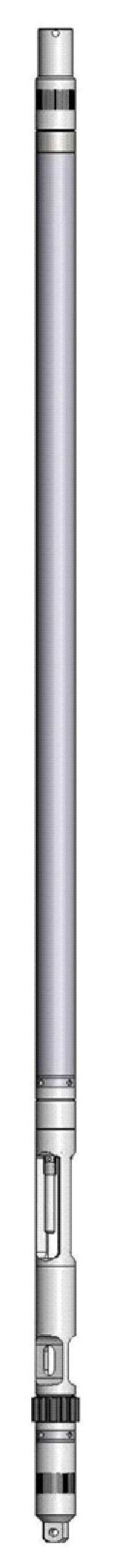

КСА-Т12
Модуль основной универсальный
писание:
Модуль предназначен для исследования скважин при контроле за разработкой нефтяных и газовых месторождений.Имеет два стыковочных устройства, верхнее для подключения модуля расходомера и нижнее — для подключения различных модулей приставок.
Передача информации происходит через одножильный кабель в цифровом формате КСАТ.
Область применения:
— измерение температуры;
— определение температурных аномалий;
— измерение давления;
— измерение удельной электрической проводимости (УЭП) жидкости;
— измерение мощности экспозиционной дозы (МЭД) гамма-излучения;
— индикация притока;
— определение мест негерметичности обсадной колонны;
— определение интервалов притока флюида в скважину;
— определение состава скважинной жидкости;
— исследование природы акустических шумов в скважине;
— определение положения муфтовых соединений НКТ и обсадных труб;
— определение интервалов перфорации;
— привязка измеряемых параметров по глубине;
— индикация зенитного угла скважины;
— индикация угла поворота модуля вокруг оси.
Технические характеристики:
|
Номер |
Наименование канала |
Условное обозначение |
Диапазон |
Погрешность |
Разрешение |
|
03 |
Температура внутри модуля, °С |
Твн. |
0…+180 |
±2 |
0,1 |
|
04 |
Индикация зенитного угла, градус |
ОР |
0…180 |
±3 |
0,1 |
|
05 |
Индикация угла поворота, градус |
ОР |
0…360 |
±3 |
0,1 |
|
06 |
Индикация шума (СЧ), кГц |
Ш |
0,1…12 |
— |
— |
|
07 |
УЭП, См/м |
УЭП |
0,1…50 |
±5% |
0,002 |
|
08 |
Температура, °С |
T |
-10…+180 |
±0,5 |
0,005 |
|
09 |
Давление, МПа |
М |
0…120 |
±0,3 |
0,002 |
|
10 |
Содержание воды в нефти, % |
ВЛ |
0…100 |
— |
0,02 |
|
11 |
Индикация шума (ВЧ), кГц |
Ш |
12…32 |
— |
— |
|
12 |
Индикация шума (НЧ), кГц |
Ш |
0…100 |
— |
— |
|
13 |
Локатор муфт, сигнал/шум |
ЛМ |
>5/1 |
— |
— |
|
14 |
Термоиндикация притока, м3/ч |
СТИ |
0,1…50 |
— |
0,04 |
|
15 |
МЭД гамма-излучения, мкР/ч |
ГК |
1…100 |
±10% |
0,01 |
Варианты исполнения:
|
|
КСА-T12.38-120/60 |
КСА-T12.43-120/60 |
КСА-T12.38-150/80 |
КСА-T12.43-150/80 |
КСА-T12.43-180/100 |
КСА-T12.43-180/120 |
|
Максимальная рабочая температура, °С |
120 |
120 |
150 |
150 |
180 |
180 |
|
Максимальное рабочее давление, МПа |
60 |
60 |
80 |
80 |
100 |
120 |
|
Диаметр, мм |
38 |
43 |
38 |
43 |
43 |
43 |
|
Длина, мм |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Масса, не более, кг |
10 |
10 |
10 |
10 |
10 |
10 |
|
Исполнение |
6% H2S |
6% H2S |
6% H2S |
6% H2S |
6% H2S |
6% H2S |
