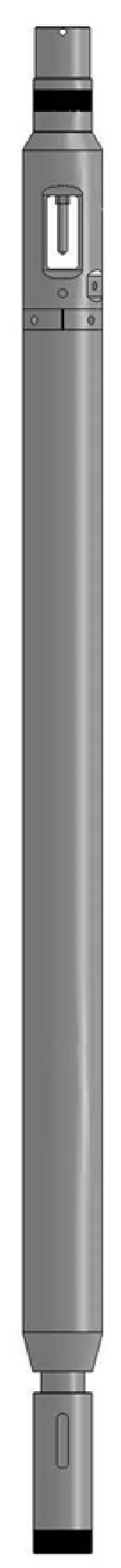

КСАТ-АКПШ4.76

Аппаратура контроля перфорации и шаблонирования

Описание:

Аппаратура предназначена для шаблонирования и геофизического контроля при проведении перфорации и оценки технического состояния обсадных колонн.

Передача информации происходит через одножильный кабель в цифровом формате КСАТ.

Область применения:

— измерение температуры;

— определение температурных аномалий;

— измерение давления;

— измерение мощности экспозиционной дозы (МЭД) гамма-излучения;

— определение положения муфтовых соединений НКТ и обсадных труб;

— определение интервалов перфорации;

— привязка измеряемых параметров по глубине.

Технические характеристики:

Номер	Наименование канала	Условное обозначение	Диапазон	Погрешность	Разрешение
03	Температура внутри модуля, °С Номер прибора	Твн. №пр	0…+120 —	±2 —	0,1 —
08	Температура, °С	T	-10…+120	±0,5	0,005
09	Давление, МПа	М	0…80	±0,3	0,002
13	Локатор муфт 1:1, сигнал/шум	ЛМ	>5/1	—	—
14+	Локатор муфт 1:10, сигнал/шум	ЛМ	>5/1	—	—
15	МЭД гамма-излучения, мкР/ч	ГК	1…100	±10%	0,01

Базовая спецификация:

Максимальная рабочая температура	120 °С
Максимальное рабочее давление	80 МПа
Диаметр	76 мм
Длина	1 350 мм
Масса, не более	52,6 кг

Варианты исполнения:

КСАТ-АКПШ4.76-120/80
