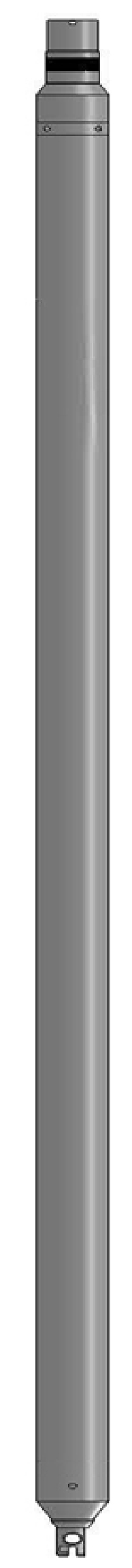

КСАТ-РК.76
Аппаратура радиоактивного каротажа
Описание:
Аппаратура предназначена для исследования эксплуатационных скважин при контроле за разработкой нефтяных и газовых месторождений.
Передача информации происходит через одножильный кабель в цифровом формате КСАТ.
Область применения:
— измерение водонасыщенной пористости горных пород;
— оценка остаточной нефтегазонасыщенности коллекторов;
— измерение газожидкостного уровня и водонефтяного контакта;
— измерение мощности экспозиционной дозы (МЭД) гамма-излучения;
— определение положения муфтовых соединений НКТ и обсадных труб.
Технические характеристики:
Номер | Наименование канала
| Условное обозначение | Диапазон | Погрешность | Разрешение | |
03 | Температура внутри модуля, °С Номер прибора | Твн. №пр | 0…+120 — | ±2 — | 0,1 — | |
06 | Водонасыщенная пористость НГК,% | НГК | 1…40 | ±[4,2+2,3(40/Кп-1)] | 0.01 | |
11 | Малый зонд | Водонасыщенная пористость ННК, % | ННК | 1…40 | ±[4,2+2,3(40/Кп-1)] | 0.01 |
12 | Большой зонд | |||||
13 | Локатор муфт, сигнал/шум | ЛМ | >5/1 | — | — | |
15 | МЭД гамма-излучения, мкР/ч | ГК | 1…100 | ±10% | 0,01 | |
Базовая спецификация:
Максимальная рабочая температура | 120 °С |
Максимальное рабочее давление | 80 МПа |
Диаметр | 76 мм |
Длина | 2 120 мм |
Масса, не более | 14 кг |
Исполнение | 6% H2S |
Варианты исполнения:
КСАТ-РК5.76-120/90 (ЛМ+ГК+НГК+2ННК) |
КСАТ-РК5.76-120/90 (ЛМ+ГК+НГК+2ННК) |
КСАТ-РК4.76-120/90 (ЛМ+ГК+2ННК) |
КСАТ-РК4.76-150/90 (ЛМ+ГК+2ННК) |
КСАТ-РК4.76-120/90 (ЛМ+ГК+2ННКНТ) |
КСАТ-РК4.76-150/90 (ЛМ+ГК+2ННКНТ) |
КСАТ-РК3.76-150/90 (ЛМ+ГК+НГК) |
КСАТ-РК3.76-150/90 (ЛМ+ГК+НГК) |
