КВАРЦ

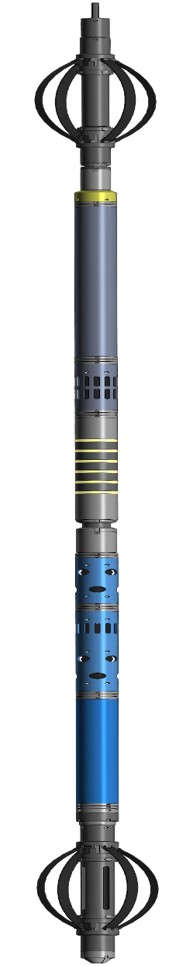

Каротажный волновой акустический разночастотный цементомер
Назначение
· выделение вертикальных каналов в скважинах между колонной и цементным камнем в нефтяных и газовых скважинах раскрытостью не менее 15°;
· секторная регистрация акустических волновых полей, возбужденных монопольным излучателем, работающим в многочастотном режиме.
Применение
Скважины с внутренним диаметром от 73 до 300 мм при верхних значениях температуры окружающей среды 80 °С и гидростатического давления 60 МПа с углом наклона скважины не более 40°, при скорости каротажа до 350 м/ч.
Преимущества
· определение качества контакта «цемент — колонна» и «цемент — горная порода»;
· секторный:
КВАРЦ-60 — 4 сектора,
КВАРЦ-73 — 8 секторов,
КВАРЦ-90 — 8 секторов;
· автоматизированная обработка данных.
|
Наименование показателя |
Значение |
||
|
КВАРЦ-60 |
КВАРЦ-73 |
КВАРЦ-90 |
|
|
Количество секторов |
4 |
8 | 8 |
|
Габаритные размеры прибора без центраторов: |
|
73 |
|
|
Масса прибора, кг, не более |
46 |
80 |
95 |
|
Диапазон измерения ΔТ продольных волн, мкс/м |
120 ÷ 400 |
||
|
Пределы допускаемых основных относительных погрешностей измерения ΔТ, % |
± 3 |
||
|
Дополнительные погрешности измерения ΔТ и α (от значения основной погрешности), вызванные изменением: — напряжения на 10 %, не более |
|
||
|
Время регистрации акустического сигнала, мкс |
1024 ÷ 4096 |
||
|
Задержка регистрации акустического поля, мкс |
0 |
||
|
Шаг квантования по времени, мкс |
2 ÷ 8 |
||
|
Разрядность АЦП |
14 |
||
|
Диапазон регулировки КУ усилителей акустических сигналов, раз |
1 ÷ 16 |
||
|
Динамический диапазон регистрации волнового сигнала, дБ |
84 |
||
|
Частота излучения, кГц |
3 ÷ 22 |
||
|
Шаг квантования по глубине, см |
10 |
||
|
Скорость передачи, кбит/с |
223 |
||
|
Максимальная скорость каротажа, м/ч |
350 |
||
|
Максимальное гидростатическое давление, МПа |
60 |
||
|
Максимальная рабочая температура, °С |
80 |
||
